Autonomiczne środowisko do projektowania, diagnostyki i nadzoru nad budową preizolowanych sieci ciepłowniczych
Informacja techniczna:
Wbudowane, aktualne bazy asortymentowe rur pojedynczych, podwójnych oraz elastycznych wiodących producentów:
Logstor, Radpol, Isoplus, ZPU Międzyrzecz, ZPU Jońca i innych. Szybki wybór katalogu bezpośrednio w module dynamicznym.
Zintegrowany system inżynierski łączący platformę stacjonarną z mobilnym modułem terenowym.
Pełna zgodność z wymaganiami norm PN-EN 13941-1 oraz PN-EN 13941-2. Możliwość wdrożenia w chmurze lub na prywatnym serwerze przedsiębiorstwa.
Kluczowe funkcje systemu
Funkcjonalność systemu Pipeline Designer
Przegląd najważniejszych modułów i możliwości systemu

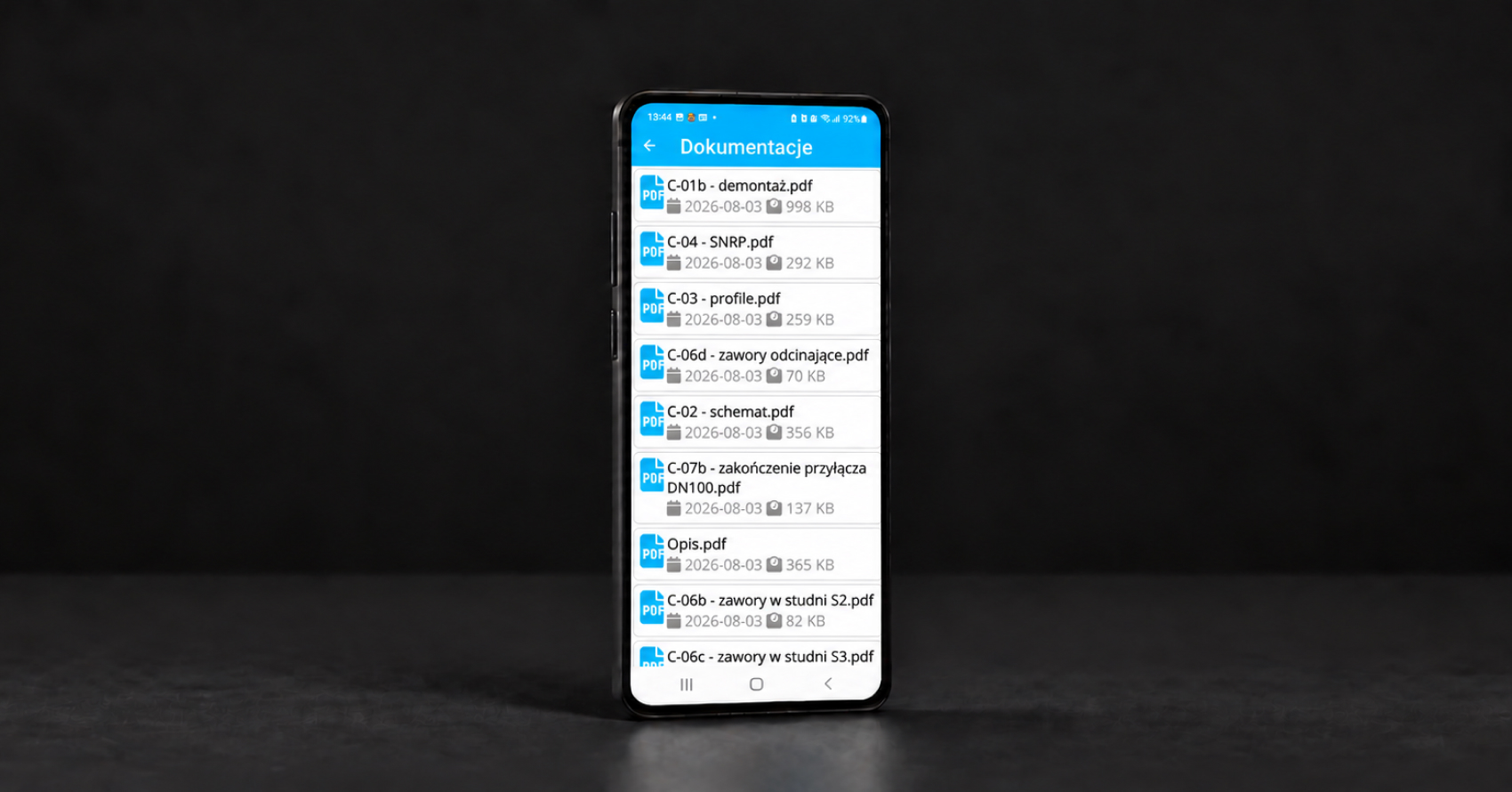

Dokumenty odbiorowe
Instalacja alarmowa i pomiary
Dostęp i wymiana danych
Obliczenia wytrzymałościowe i hydrauliczne
Automatyzacja zestawień
Projektowanie profili podłużnych
Podział odpowiedzialności i ról
Dla inwestorów, projektantów, wykonawców i służby eksploatacyjnej
Pipeline Designer optymalizuje zadania wszystkich stron zaangażowanych w budowę rurociągu ciepłowniczego.
Projektanci i biura projektowe

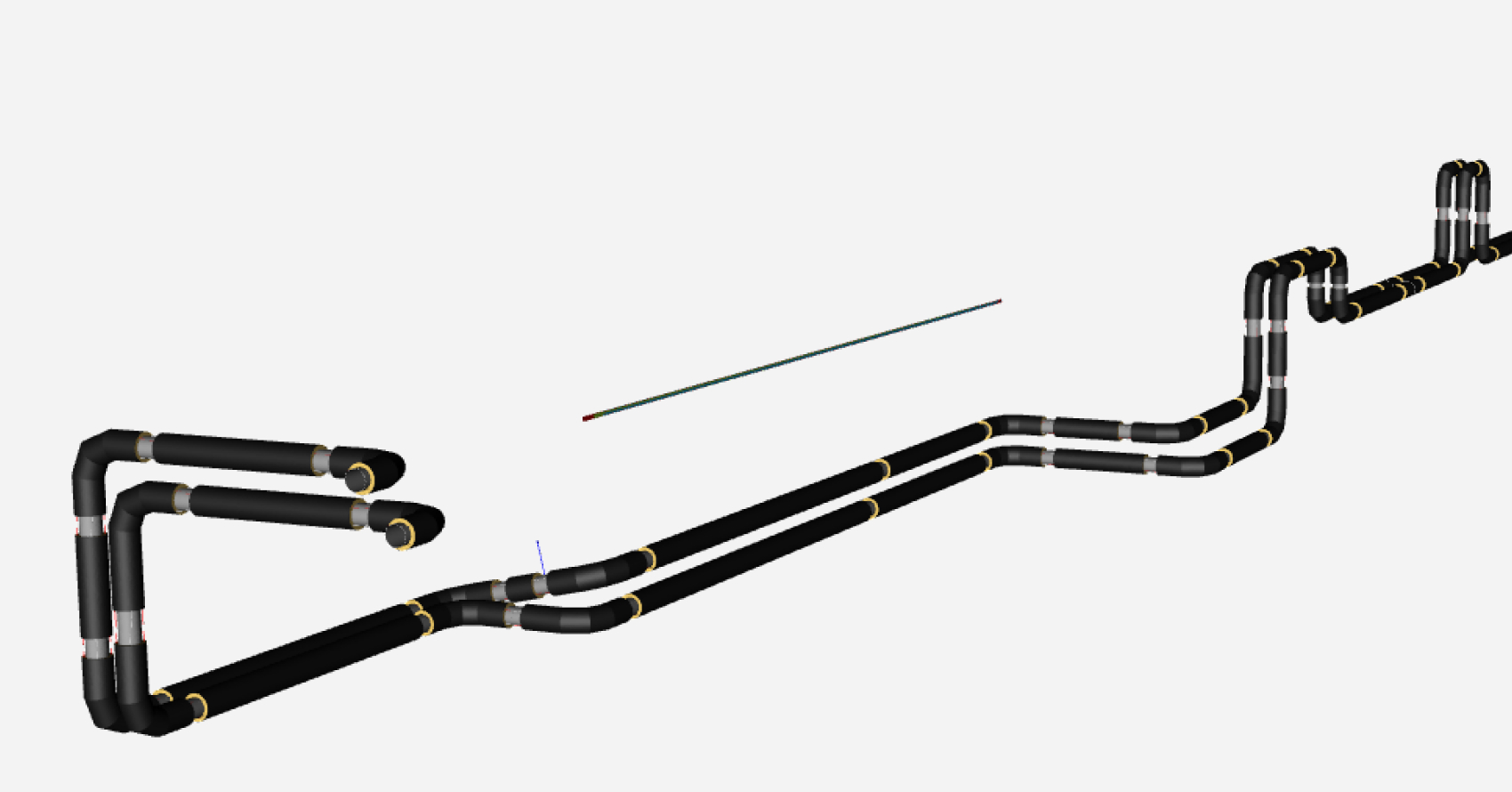

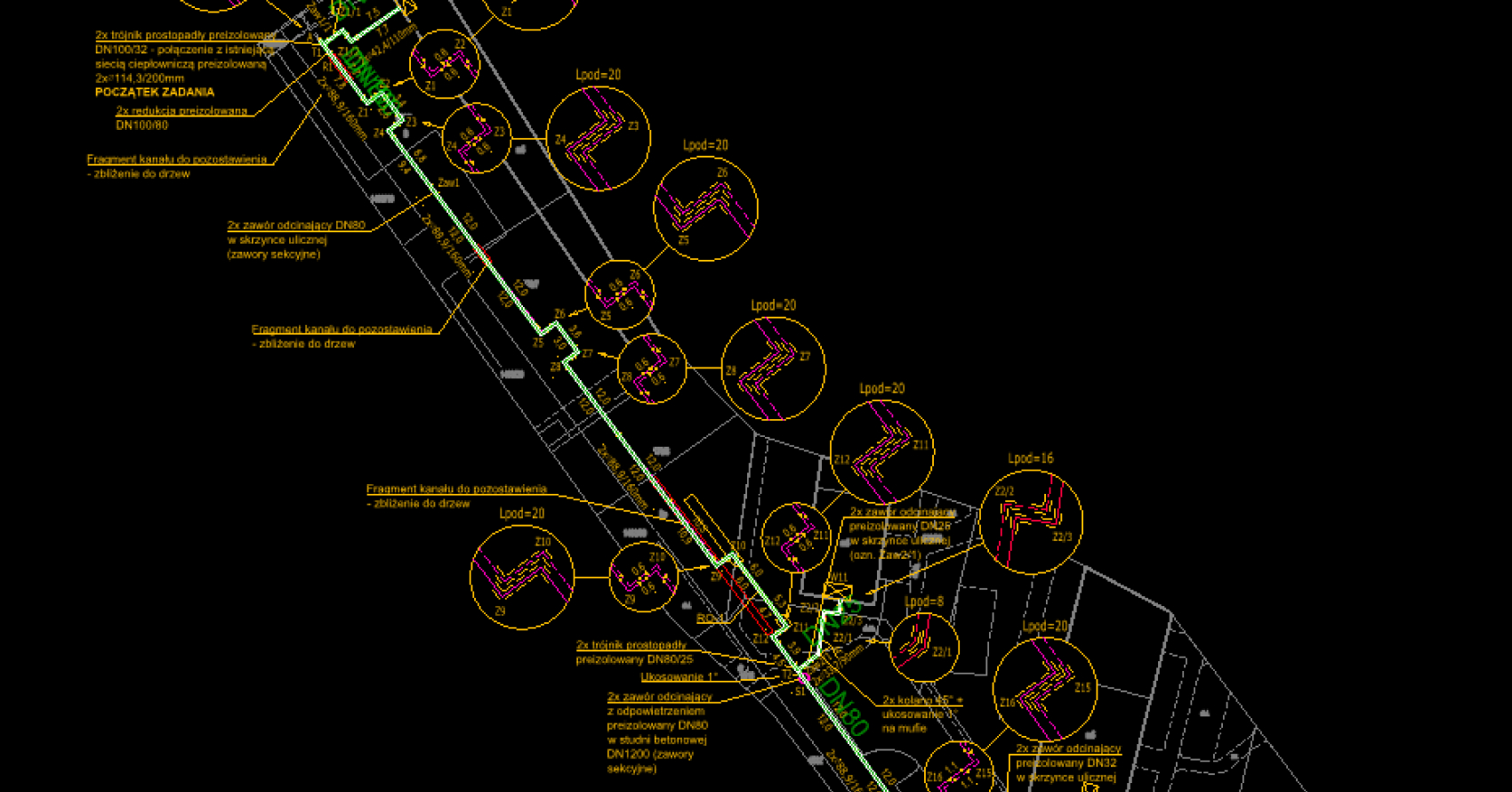

Wyznaczanie tras ciepłociągów, generowanie profili podłużnych i bieżąca weryfikacja wytrzymałościowa MES.
Automatyczna kontrola błędów projektowych ogranicza potrzebę korzystania z dodatkowych narzędzi.
Segment 02
Wykonawcy i geodeci

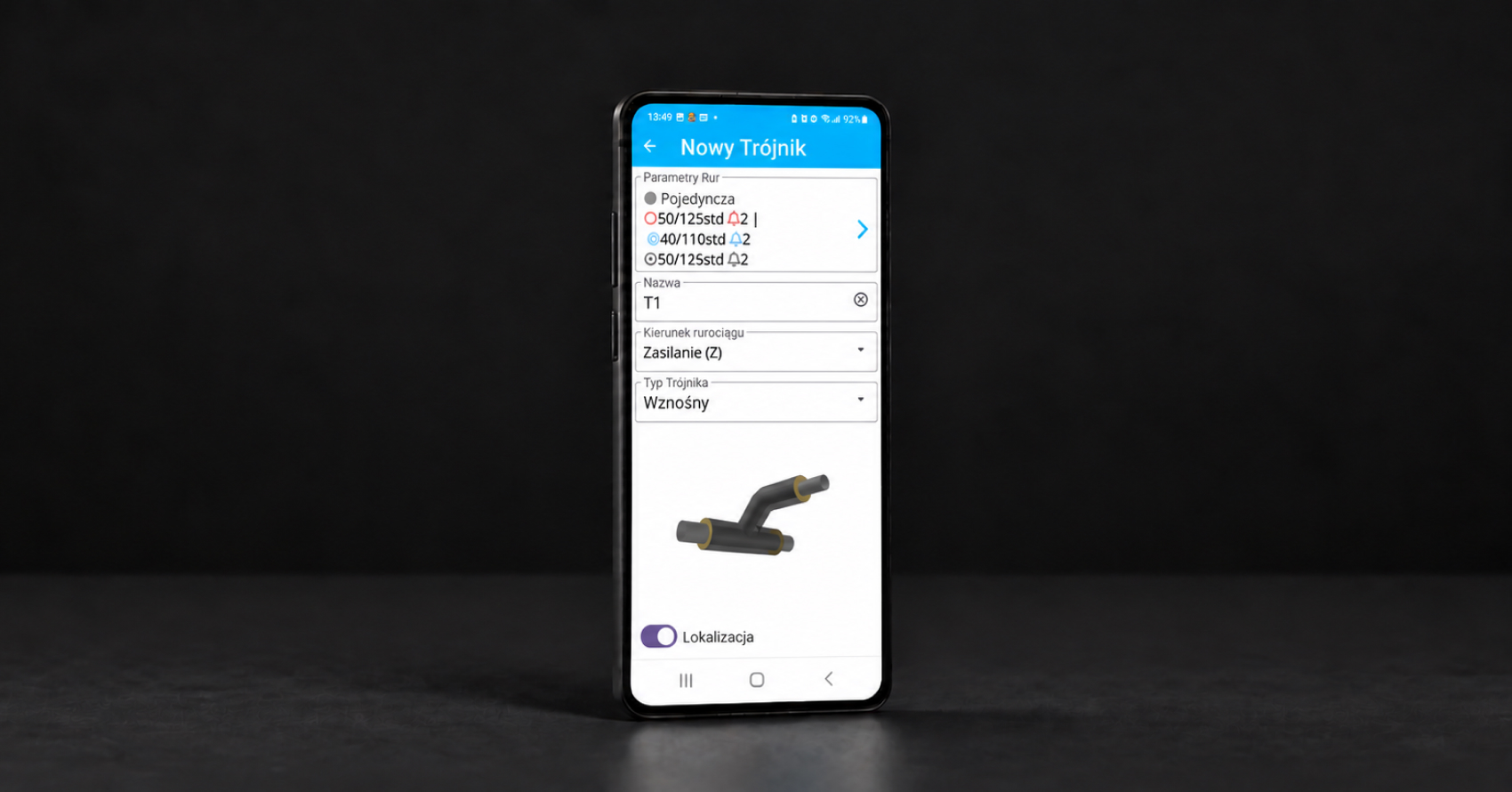

Cyfrowa inwentaryzacja złączy bezpośrednio w wykopie oraz generowanie dokumentacji odbiorowej. Import danych geodezyjnych, chmur punktów i danych GNSS usprawnia rozliczenie prac.
Segment 03
Inwestorzy i eksploatacja

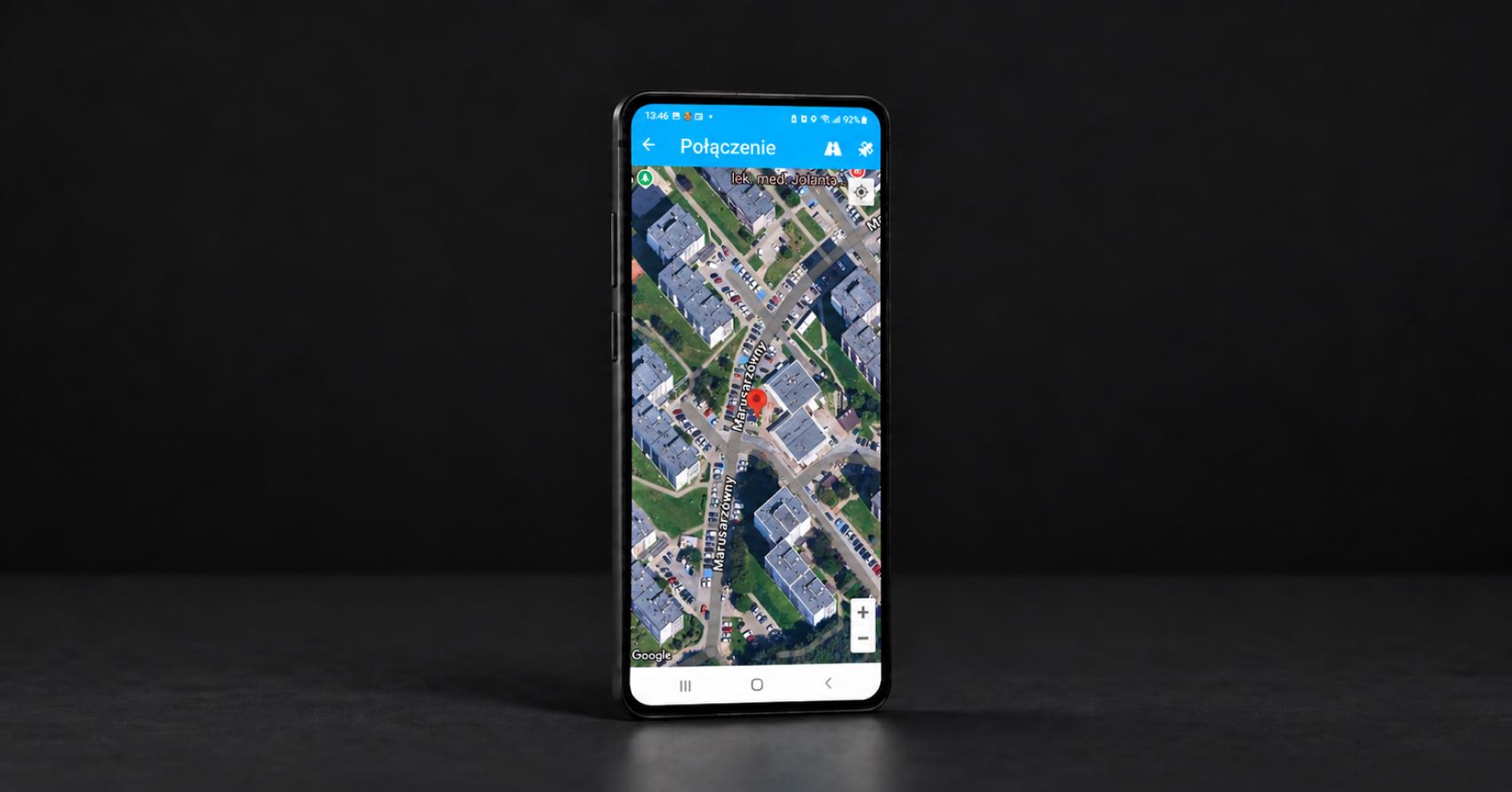

Stały dostęp do cyfrowego paszportu sieci, danych pomiarowych i postępu prac. Moduły diagnostyczne wspierają analizę instalacji alarmowych i lokalizację zdarzeń w terenie.
Porównanie efektywności
Metody tradycyjne vs Pipeline Designer
Porównanie czasu pracy, automatyzacji i sposobu realizacji kluczowych procesów
| Szczegółowe porównanie procesów operacyjnych | |||
|---|---|---|---|
| Obszar procesu / zadanie inżynierskie | Metoda tradycyjna (CAD + arkusze kalkulacyjne) | Ekosystem Pipeline Designer | Wskaźnik optymalizacji |
| Środowisko projektowe i licencje CAD | Praca wymaga dodatkowego oprogramowania CAD oraz osobnych narzędzi do obliczeń. | Pipeline Designer ma własne środowisko graficzne i nie wymaga instalacji innych programów. | Brak potrzeby korzystania z zewnętrznej licencji CAD |
| Zliczanie materiałów i tworzenie specyfikacji | Zestawienia materiałowe przygotowywane są ręcznie na podstawie dokumentacji. | Program na bieżąco aktualizuje zestawienia materiałowe i pozwala eksportować je do CSV oraz XLSX. | Mniej ręcznej pracy przy zestawieniach |
| Modyfikacja przebiegu trasy sieci | Po zmianie trasy trzeba ręcznie poprawić dokumentację i ponownie sprawdzić parametry. | Po zmianie przebiegu trasy program aktualizuje profil, obliczenia i dane projektowe. | Szybsze wprowadzanie zmian w projekcie |
| Dokumentacja powykonawcza | Dane z budowy są często uzupełniane później na podstawie notatek, szkiców i pomiarów. | Dane można wprowadzać na bieżąco podczas prac i wykorzystać później w dokumentacji odbiorowej. | Mniej przepisywania i brakowania danych |
| Zintegrowane informacje | Tę samą korektę trzeba wprowadzać ręcznie w kilku miejscach dokumentacji, co zwiększa ryzyko pominięć i niespójności. | Informacje są zintegrowane w całym projekcie, dlatego jedna zmiana może być uwzględniana we wszystkich powiązanych elementach dokumentacji. | Mniej powtarzalnej pracy i większa spójność danych |
| Obliczenia projektowe | Obliczenia wykonuje się w różnych, niezależnych programach, a dane i zmiany trzeba między nimi ręcznie przenosić i aktualizować. | W Pipeline obliczenia wykonywane są w jednym ekosystemie i uwzględniają zmiany powstające w trakcie tworzenia oraz aktualizacji dokumentacji. | Szybsze obliczenia i mniejsze ryzyko błędów |
Zabezpieczenie infrastruktury krytycznej
Infrastruktura sieciowa, integracja i bezpieczeństwo danych
Sieci ciepłownicze to infrastruktura krytyczna. Właśnie dlatego Pipeline Designer od samego początku powstawał z naciskiem na najwyższe standardy bezpieczeństwa IT i płynną wymianę danych z systemami państwowymi oraz firmowymi.
Elastyczne modele wdrożeniowe
System może działać dla wielu użytkowników i łączyć się z niezależnymi serwerami różnych inwestorów.
Bezpieczeństwo klasy Enterprise
Wdrożenia On-Premise obsługują API Gateway, Reverse Proxy, VPN, RODO/GDPR, rejestr użytkowników oraz role i uprawnienia RBAC.
Swobodna wymiana danych

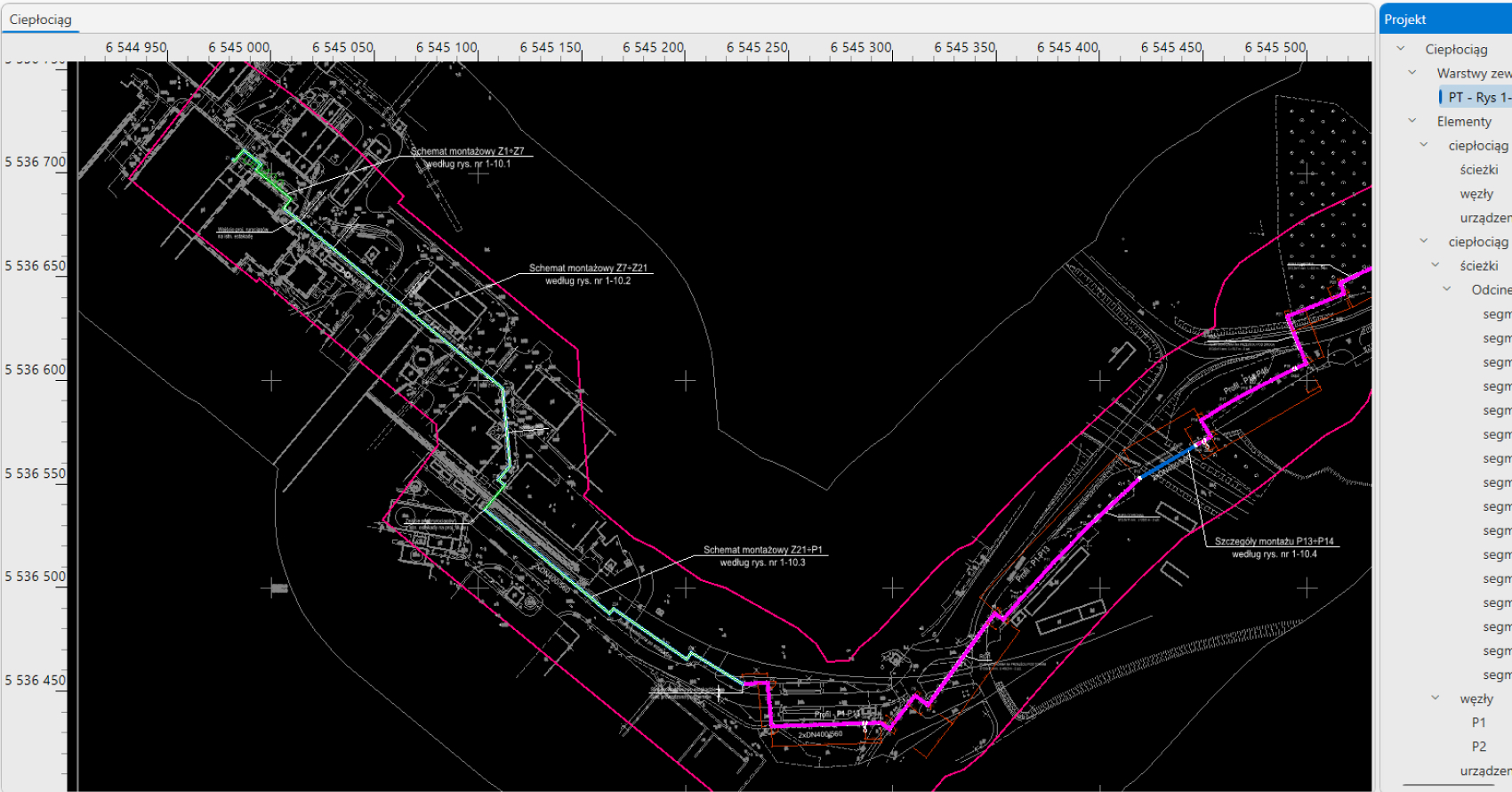

Integracja z systemami GIS oraz formatami DWG i DXF pozwala wymieniać dane bez dodatkowych konwerterów.
Zgodność z wymaganiami norm PN-EN
Dostęp do Pipeline Designer
